A série ABNT NBR 14645 trata de levantamentos e controles topográficos relacionados a imóveis e obras. Para construtoras e incorporadoras, entender o escopo de cada parte ajuda a documentar o que foi executado e a organizar informações úteis durante o pós-obra. A norma não deve ser confundida com um projeto as built completo nem com um registro de manutenção.
Em resumo: o que a equipe precisa saber
- A série é dividida em partes com finalidades distintas, desde levantamentos cadastrais até controle dimensional da obra.
- O projeto as built registra a configuração executada, mas seu escopo depende dos documentos e disciplinas previstos para o empreendimento.
- Levantamentos e desenhos atualizados ajudam a localizar sistemas e entender alterações, mas não comprovam que as manutenções foram realizadas.
- Antes de contratar um serviço, confira a edição e a situação da norma no Catálogo ABNT e defina claramente o escopo técnico.
O que a série ABNT NBR 14645 aborda?
A série reúne procedimentos relacionados ao levantamento de imóveis urbanizados e à execução de obras. A divisão em partes importa porque cada uma responde a uma necessidade técnica diferente. Tratar todas como uma única regra de as built pode levar a um escopo incompleto ou inadequado.
| Parte | Escopo associado | Uso prático |
|---|---|---|
| 14645-1 | Levantamento planialtimétrico e cadastral de imóvel urbanizado, com área de até 25.000 m² | Dar base a estudos, projetos e atividades de edificação. |
| 14645-2 | Levantamento planimétrico relacionado a registro público e retificação de imóvel urbano | Apoiar a definição ou correção de informações do imóvel. |
| 14645-3 | Locação topográfica e controle dimensional da obra | Conferir posicionamento e dimensões durante a execução. |
Os títulos e a vigência podem variar conforme revisões e substituições normativas. Por isso, a tabela serve como orientação inicial, não como confirmação de que cada parte está vigente ou se aplica ao caso. A equipe técnica deve consultar o catálogo oficial e especificar a referência adequada no contrato ou no plano de trabalho.
A norma equivale a um projeto “como construído”?
Não exatamente. “Como construído”, ou as built, é o conjunto de registros que representa a obra conforme executada, incluindo diferenças em relação aos projetos originais. Um levantamento topográfico ou um controle dimensional pode compor esse conjunto, mas não necessariamente cobre todas as disciplinas, alterações e documentos necessários.
Para que o registro seja útil, a construtora deve definir o que precisa ser atualizado: implantação, arquitetura, estrutura, instalações, áreas comuns ou outros elementos relevantes. O nível de detalhamento deve acompanhar o escopo contratado e o uso futuro da informação. Quando aplicável, a documentação também deve identificar os responsáveis técnicos e os registros correspondentes.
Essa distinção evita um problema comum: receber desenhos revisados sem saber se representam a condição final de campo ou apenas uma etapa do projeto. Um arquivo bem nomeado, com data, revisão e disciplina, facilita a conferência por equipes de assistência técnica e manutenção.

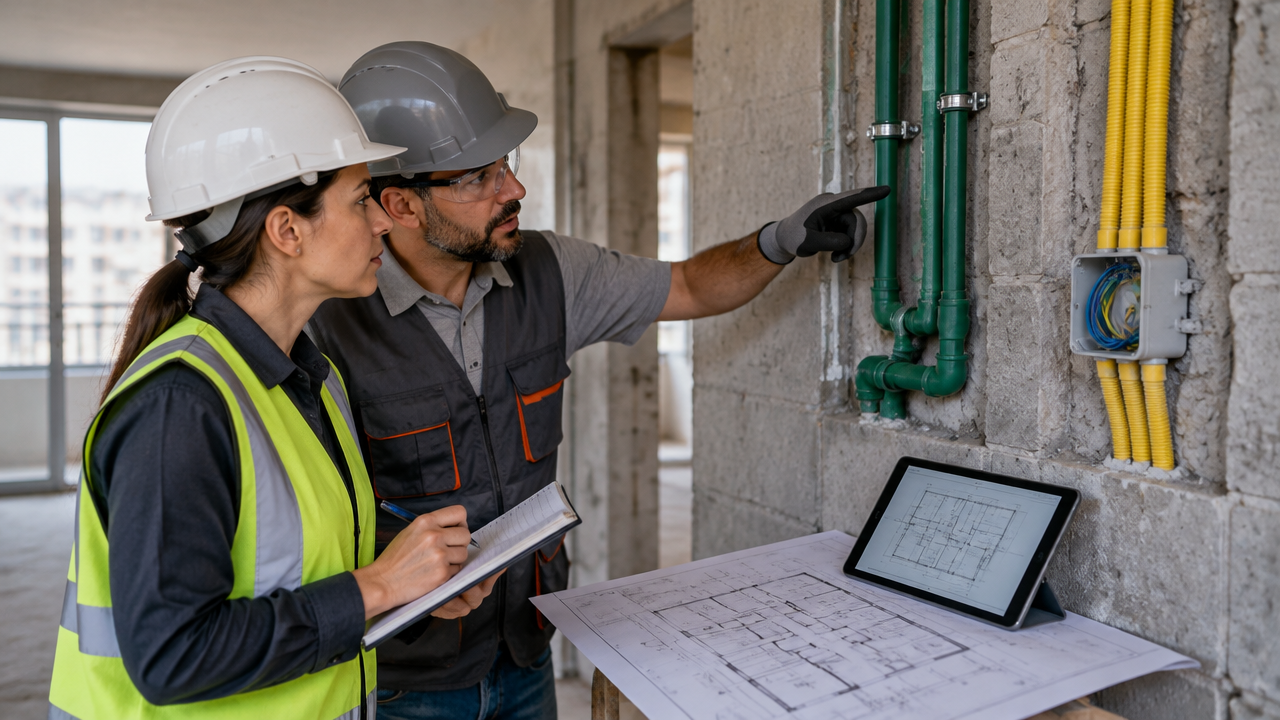

Como registrar alterações durante a obra?
O as built mais confiável começa antes da entrega do empreendimento. Se as mudanças forem anotadas apenas no encerramento, a equipe pode depender da memória dos profissionais ou de verificações mais demoradas. Um fluxo simples de controle reduz essa lacuna:
- Defina o escopo: liste disciplinas, áreas e entregáveis que precisam ser documentados.
- Registre as mudanças: associe cada alteração à localização, à data e à revisão do projeto afetado.
- Confira em campo: valide as informações levantadas com a condição executada e registre pendências.
- Consolide e revise: organize os arquivos finais, identifique responsáveis e controle versões.
- Prepare a transferência: disponibilize os documentos às equipes que atuarão no empreendimento após a entrega.
O que a documentação precisa oferecer no pós-obra?
O valor dos desenhos e levantamentos depende de a equipe conseguir encontrar e interpretar a informação correta. Para apoiar o atendimento de chamados e o planejamento de intervenções, organize os arquivos com critérios consistentes e relacione-os aos dados do empreendimento.
- Identificação do empreendimento, bloco, unidade ou área comum.
- Disciplina técnica, data, versão e situação do documento.
- Registro de alterações relevantes e localização dos sistemas representados.
- Referência a manuais, garantias e documentos técnicos associados.
- Histórico de intervenções posteriores, sem sobrescrever versões anteriores.
Esses registros também ajudam a separar três informações que não são intercambiáveis: o projeto atualizado conforme executado, as orientações de uso e manutenção e o histórico de serviços realmente realizados. Essa separação dá mais contexto a síndicos, proprietários e equipes técnicas quando surge uma dúvida ou uma solicitação de assistência.
Como conectar o levantamento à gestão de pós-obra?
Um levantamento atualizado mostra características físicas e técnicas da edificação; o manual do proprietário orienta o uso; e o registro de manutenção documenta atividades realizadas ao longo do tempo. A ABNT NBR 14645 não substitui as referências de manutenção ou garantia, assim como um calendário preventivo não substitui desenhos atualizados da obra.
O seuManualPRO pode apoiar essa organização ao centralizar documentos do empreendimento, manual digital, garantias, calendário de manutenções e evidências de serviços, como fotos e arquivos técnicos. Assim, a equipe pode relacionar a documentação da entrega ao histórico de atendimento e manutenção, preservando rastreabilidade sem tratar a plataforma como substituta de levantamento, validação profissional ou responsabilidade técnica.
O resultado prático é uma base mais fácil de consultar no pós-obra. Quando cada documento tem finalidade, versão e local de acesso claros, a construtora reduz buscas dispersas e oferece mais transparência a quem precisa acompanhar a edificação.
Perguntas frequentes
O que estabelece a ABNT NBR 14645?
A série ABNT NBR 14645 reúne referências para levantamentos ligados a imóveis urbanizados e obras. Suas partes tratam de levantamento planialtimétrico e cadastral, levantamento planimétrico voltado a registro público e retificação de imóvel urbano, e locação topográfica com controle dimensional da obra. A edição aplicável deve ser conferida antes da contratação.
A ABNT NBR 14645 é a mesma coisa que um projeto as built?
Não. As partes da série abordam levantamentos e controle topográfico, enquanto “as built” descreve a documentação atualizada conforme o que foi executado. O levantamento pode contribuir para essa documentação, mas não substitui o registro completo de alterações, instalações, revisões de projeto e demais informações definidas para cada empreendimento.
A ABNT NBR 14645 é obrigatória em toda obra?
A obrigatoriedade depende das exigências legais, contratuais, municipais e do escopo do empreendimento. A norma pode orientar serviços técnicos específicos, mas não é adequado presumir que todas as suas partes se apliquem a qualquer obra. A equipe responsável deve confirmar os requisitos vigentes para o imóvel e o serviço contratado.
Qual é a diferença entre a ABNT NBR 14645 e a NBR 5674?
A ABNT NBR 14645 se relaciona a levantamentos e controle geométrico da obra. Já a ABNT NBR 5674 trata da gestão da manutenção de edificações. São referências com finalidades diferentes: uma documentação do levantamento não comprova, por si só, a execução das manutenções previstas ao longo do uso do imóvel.
Como usar a documentação da obra no pós-obra?
A equipe deve reunir os projetos revisados, registrar alterações verificadas em campo e identificar arquivos por disciplina, unidade ou área comum, data e revisão. Depois, pode organizar esse conjunto junto aos manuais, garantias e registros de manutenção. Uma plataforma de pós-obra ajuda a centralizar o acesso, mas não substitui a validação técnica.
